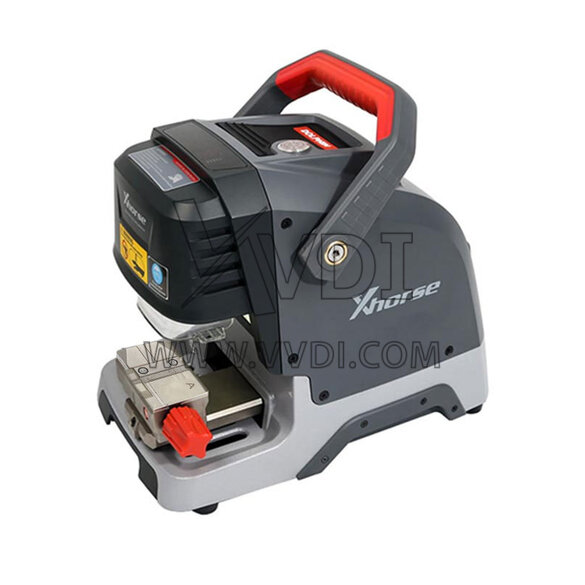

Dolphin XP-005 夹具选型与安装：M1/M2/M3/M4/M5 全解析
夹具与钥匙铣型的对应关系
钥匙的铣型（Key Blade Profile）决定了需要哪种夹具来固定：
| 夹具 | 钥匙类型 | 铣型特征 | 典型车型 |
|---|---|---|---|
| M1 | 外铣钥匙（Sided Cut / Track） | 钥匙侧面有连续沟槽 | 绝大多数大众、奥迪、丰田、本田、宝马 |
| M2 | 内铣钥匙（Laser / Dimple / Tibbe） | 钥匙正面有圆形/方形凹坑 | 奔驰、宝马新款、保时捷、福特部分车型 |
| M3 | 特殊外铣（窄沟型） | 沟槽宽度小于 M1 | Ford FO21、Citroen SX9 |
| M4 | 单面孔家钥匙 | 只有一侧有齿 | 家用水管钥匙、部分商用车 |
| M5 | 全兼容（M1+M2 合并） | 可切换内外铣模式 | Dolphin II XP-005L 标配 |
如何判断该用哪种夹具
三种方法：
方法一：Dolphin App 自动匹配
在 App 里选择车型/年款/钥匙类型后，系统会自动推荐夹具类型。如果拿不准，选 App 推荐的就对。
方法二：看原钥匙的铣型
- 钥匙侧面有连续沟槽 → M1（外铣）
- 钥匙正面有圆形/方形凹坑 → M2（内铣/Laser）
- 拿不准？两种夹具各装一次试一下，装错了机器会在采集阶段报错
方法三：看钥匙上的铣型码
部分钥匙的原始资料里有铣型码（如 HU58、HU66、HYQ1512、HON66 等）：
| 铣型码 | 夹具 |
|---|---|
| HU58 / HU66 / HON66 / VW2028 | M1 |
| HU101 / HU102 / HU103（奔驰） | M2 |
| HYQ1512 / HYQ1514（通用） | M2 |
夹具安装步骤
- 关机（安全第一，防止安装时铣刀误启动）
- 配匙机正面找到夹具固定螺丝（M1 和 M2 共用一个安装位）
- 用配匙机标配的内六角扳手松开固定螺丝
- 取出旧夹具 → 放入新夹具（对准定位销）→ 拧紧固定螺丝
- 开机 → App 里选对应夹具 → 做一次"对刀校准"
装料步骤（关键细节）
外铣钥匙（M1 夹具）：
- 夹具上有两个弧形定位销，钥匙槽对着这两个销
- 钥匙齿面朝上（铣刀从上方切割）
- 钥匙尾端的平面靠紧夹具的定位挡板
- 用夹具侧面的旋钮轻轻夹紧（不要太用力，防止钥匙变形）
内铣钥匙（M2 夹具）：
- M2 夹具是一个方形定位槽
- 钥匙铣面朝上（凹坑那一面朝上）
- 钥匙沿长度方向放正，尾端抵紧挡板
- 轻轻夹紧
对刀校准（每次换夹具后必做）
夹具安装好后，需要告诉机器铣刀在夹具上的精确位置：
- 开机 → App → 设置 → 对刀校准
- 机器自动移动铣刀 → 在夹具上走一条校准路径
- 校准完成后 App 提示"对刀成功"
- 如果校准失败（铣刀撞到夹具或没找到基准），重新检查夹具是否装紧
如何延长夹具寿命
- 装夹前清理钥匙上的铁锈和铁屑
- 每次使用后清理夹具上的残留铁屑
- 旋钮不要拧太紧（铝制夹具容易被压变形）
- 长时间不用时把夹具取下，存放在干燥处
- 夹具磨损（钥匙切出来公差大、有毛刺）时及时更换
M5 夹具（Dolphin II XP-005L 专属）
M5 夹具是 M1 和 M2 的合并升级款：
- 一套夹具同时支持外铣和内铣
- 不用频繁换夹具（省时间）
- 新增防误装保护，钥匙装反会报检测失败
- 标配在 Dolphin II XP-005L 上，不可单独购买给旧款 XP-005 用
